江西医用气体汇流排间安装布置与气瓶更换操作空间

江西地区医用气体汇流排间的安装布置，需严格遵循GB 50751-2012《医用气体工程技术规范》的强制性要求，结合江西省消防与特种设备监管规定，确保气瓶存储与更换操作的安全性和便利性。

选址与建筑要求

汇流排间不应设置在地下或半地下建筑内，这是规范明确的强制性条款。输送氧气含量超过23.5%的医用气体汇流排间，当供气量不超过60m³/h时，可设置在耐火等级不低于三级的建筑内，但应靠外墙布置，并采用耐火极限不低于2.0h的墙和甲级防火门与建筑物其他部分隔开。汇流排间不应与医用空气压缩机、真空汇或医用分子筛制氧机设置在同一房间内。江西地区气候潮湿，汇流排间应确保良好通风与干燥条件，防止设备锈蚀和电气故障。


内部布置与空间规划

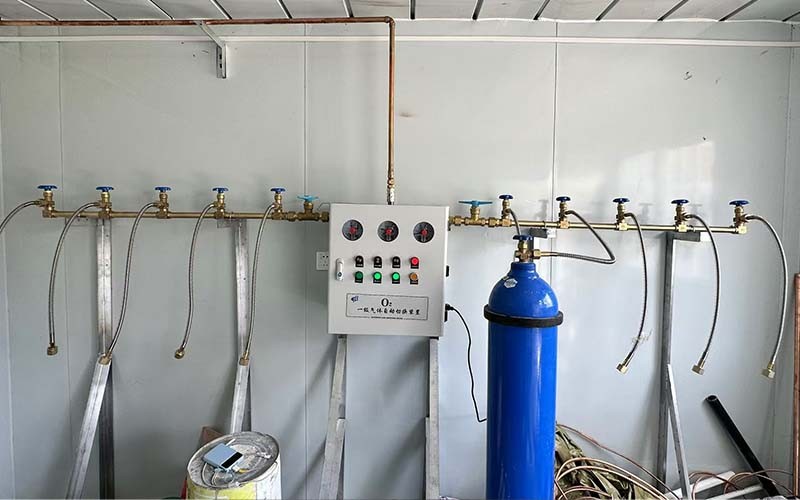

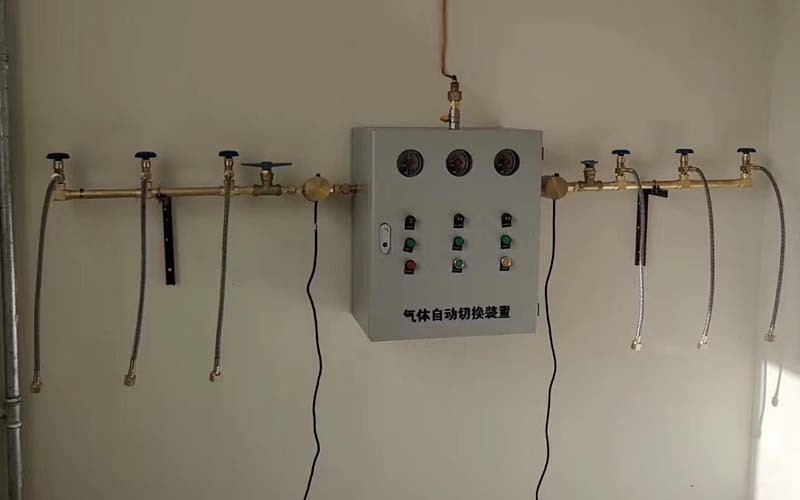

汇流排间应只存放该汇流排使用的医用气体，不得存放其他种类气体。储存区必须分为满瓶区和空瓶区，设置明显区域标记和防倾倒措施。气瓶应竖直固定于支架上，严禁卧放使用。一套标准双侧切换汇流排系统占地面积约2.5㎡至4㎡，最小安装空间建议不小于1.5米宽×2.5米深×2.2米高。汇流排设备通常靠墙布置，两侧气瓶组之间应留有不小于0.8米的操作通道，前方操作面净距不得小于1.2米，确保人员可安全进行阀门操作和压力表观察。地面应平整、耐磨、防滑，受撞击不产生火花。


气瓶更换操作空间

气瓶更换是汇流排间日常运维的核心操作。满瓶与空瓶分区布置不仅满足规范要求，也为更换操作提供了清晰的动线。气瓶架每组常见为5瓶、10瓶或12瓶配置，瓶间距约10至15厘米。更换作业时，操作人员应在不小于1.2米的前方操作区域内完成阀门关闭、泄压、接头拆卸和重新连接。汇流排间内气瓶贮量不宜超过24小时用气量，以控制风险并保持操作空间通畅。电气设备须采用防爆型，符合GB3836.4标准要求，氧气浓度控制在23%以下。

综上，江西医用气体汇流排间的规划应以“安全隔离、分区明确、操作便利、通风可靠”为原则，确保气瓶更换作业在充足空间内安全完成。
